ابعاد کلی پمپ ها

منتشر شده توسط مدیر سایت در 05/03/1404

دسته‌بندی‌ها

آموزش

برچسب ها

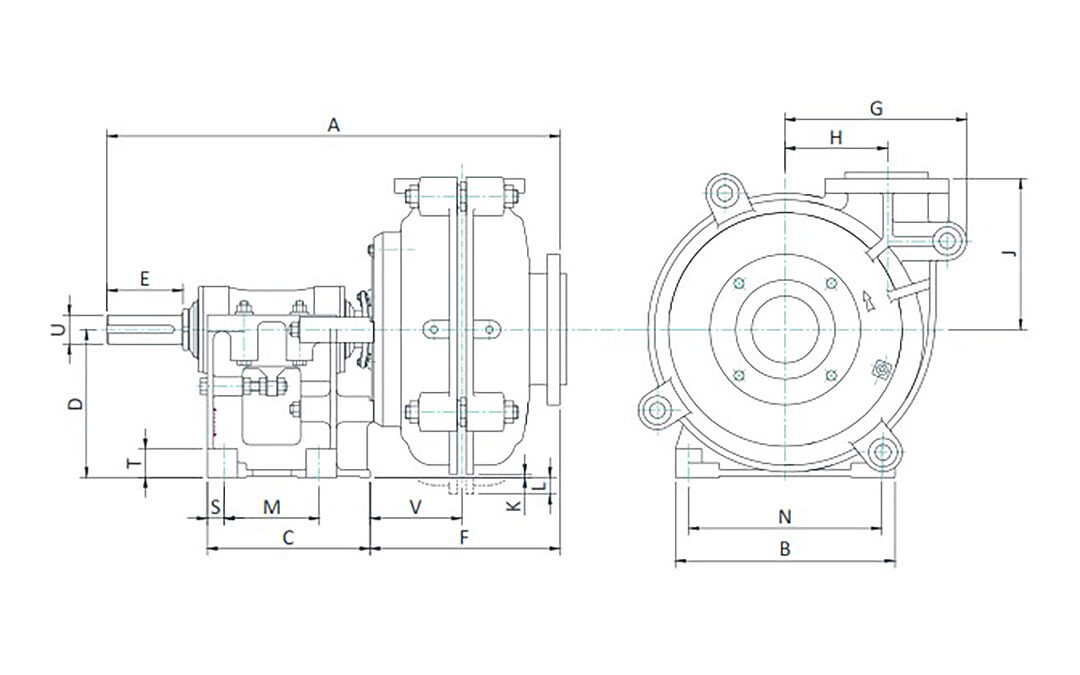

Pump Size	A	B	C	D	U mm	Key Size	E	F	G	H	J	K	L	M	N	V	T	S	Pump Weight(KG)
Pump Size	A	B	C	D	U mm	Key Size	E	F	G	H	J	K	L	M	N	V	T	S	Metal	Rubber
1.5/1B-MA	583	295	248	198	28	8×7	79	207	181	98	171	47	–	143	254	100	38	24	87	70
2/1.5B-MA	592	295	248	198	28	8×7	79	217	203	114	184	34	–	143	254	102	38	24	95	77
3/2C-MA	768	406	311	255	42	12×8	125	281	238	138	210	72	–	175	356	129	48	30	180	149
4/3C-MA	843	406	311	255	42	12×8	125	354	292	149	262	25	–	175	356	167	48	30	285	210
4/3D-MA	943	492	364	331	65	18×11	163	354	292	149	262	101	–	213	432	167	64	38	344	287
6/4D-MA	1021	492	364	331	65	18×11	163	424	406	229	338	9	–	213	432	205	64	38	596	470
6/4E-MA	1178	622	448	458	80	22×14	222	433	406	229	338	136	–	257	546	214	76	54	785	620
8/6E-MA	1302	622	448	458	80	22×14	222	553	551	318	460	–	61	257	546	261	76	54	1424	944
8/6R-MA	1348	680	590	353	85	22×14	216	554	551	318	460	–	174	490	560	262	70	50	1655	1164
8/6F-MA	1502	857	635	610	100	28×16	279	542	551	318	460	90	–	349	762	250	98	95	1789	1349
10/8F-MA	1646	990	705	609	100	28×16	279	683	673	419	635	–	12	584	762	349	102	61	3085	2808
10/8G-MA	1910	1219	876	852	140	36×20	360	682	673	419	635	230	–	749	851	347	152	64	4059	3594
10/8ST-MA	1748	1150	780	650	120	32×18	280	693	673	419	635	28	–	620	900	359	125	80	3750	3150
10/8T-MA	2110	1150	1040	650	150	36×20	350	694	673	419	635	35	–	880	900	360	125	80	–	–
12/10F-MA	1721	990	705	609	100	28×16	279	752	755	464	674	–	105	584	762	371	102	61	3904	2940
12/10G-MA	1978	1219	876	852	140	36×20	360	750	755	464	674	–	138	749	851	371	152	64	5107	4287
12/10ST-MA	1816	1150	780	650	120	32×18	280	762	755	464	674	–	64	620	900	381	125	80	4318	3678
12/10T-MA	2180	1150	1040	650	150	36×20	350	762	755	464	674	–	65	880	900	381	125	80	–	–
14/12F-MA	1760	990	705	610	100	28×16	279	802	944	629	832	–	265	584	762	396	102	61	5870	4132
14/12G-MA	2030	1219	876	852	140	36×20	360	801	944	629	832	–	22	749	815	395	152	64	6682	4945
14/12ST-MA	1873	1150	780	650	120	32×18	280	812	944	629	832	–	224	620	900	406	125	80	6409	4672
14/12T-MA	2230	1150	1040	650	150	36×20	350	813	944	629	832	–	224	880	900	406	125	80	–	–
16/14G-MA	2320	1460	1050	900	150	36×20	351	953	1044	660	889	–	84	860	1200	502	150	95	8750	7100
16/14TU-MA	2320	1460	1050	900	150	36×20	351	953	1044	660	889	–	84	860	1200	502	150	95	10000	7900
20/18TU-MA	2475	1460	1050	900	150	36×20	351	1100	1414	940	1230	–	421	860	1200	520	150	95	19150	14050
Note: All the dimensions are in millimeter (mm).
